راه حل بسته بندی اتوماتیک صنعتی پیشگام.
| محل منبع: | چین |
|---|---|
| نام تجاری: | jlpack |
| گواهی: | ISO9001，CE |
| شماره مدل: | GW200-N |
| مقدار حداقل تعداد سفارش: | 1 |
| جزئیات بسته بندی: | جعبه چوبی / ظرف استاندارد |
| زمان تحویل: | 1 هفته مستقل، خط بسته بندی 150 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 200 مجموعه / سال |
| کاربرد: | سیم پیچ پلاستیکی، سیم پیچ کابل، سیم پیچ | اتوماسیون: | اتوماتیک/نیمه خودکار |
|---|---|---|---|
| نوع رانده: | برقی | نوع بسته بندی: | دستگاه بسته بندی کششی |
| توان خروجی: | حدود 1.5 کیلو وات | ولتاژ: | 380 ولت / 50 هرتز |
| وزن کویل: | ≤300 کیلوگرم | سرعت غلتک: | 5-8 متر در دقیقه |
| سرعت زنگ: | 20-90 دور در دقیقه | مواد بسته بندی: | فیلم کششی |
| برجسته کردن: | دستگاه بسته بندی سیم پیچ کابل کنترل PLC,دستگاه بسته بندی سیم پیچ کابل GW200,دستگاه بسته بندی کویل کابل 8 متر در دقیقه |
||
کاربرد دستگاه بسته بندی سیم پیچ کابل برقی کنترل PLC:

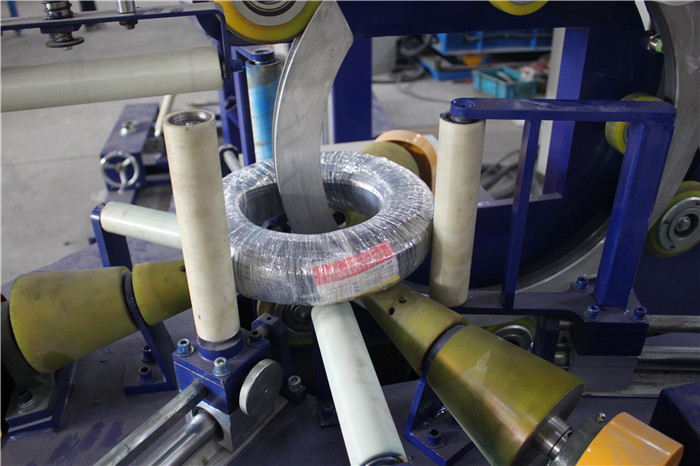

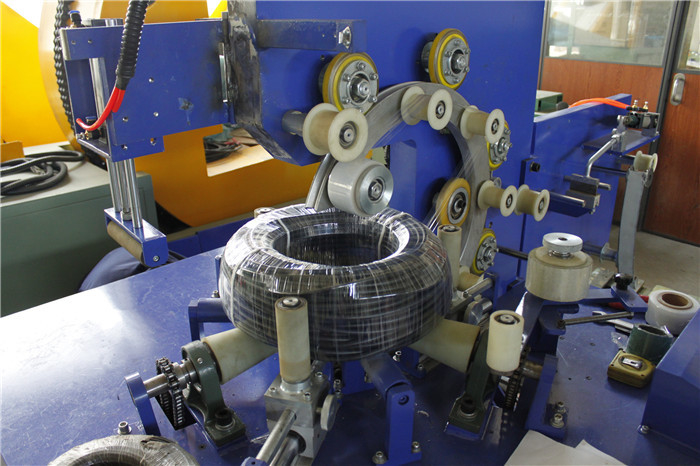

این سری دستگاه بسته بندی سیم پیچ کابل که عمدتاً برای صنایع کابل طراحی شده است می تواند به طور گسترده در بسته بندی بیرونی کویل های کابل با اندازه های مختلف و سایر اقلام دایره ای مانند کویل های شلنگ، کویل های لوله، مواد سیم پیچ سیم و غیره استفاده شود.
سیم پیچ های کابل پیچیده شده توسط فیلم استرچ از نزدیک پیچیده شده است، که نه تنها از نظر ظاهری زیبا است، بلکه مرتب و ایمن برای ذخیره سازی و حمل و نقل است.عملکرد آسان اما با راندمان بسته بندی بسیار بالا و هزینه کم.
ویژگی های دستگاه بسته بندی سیم پیچ کابل برقی کنترل PLC:

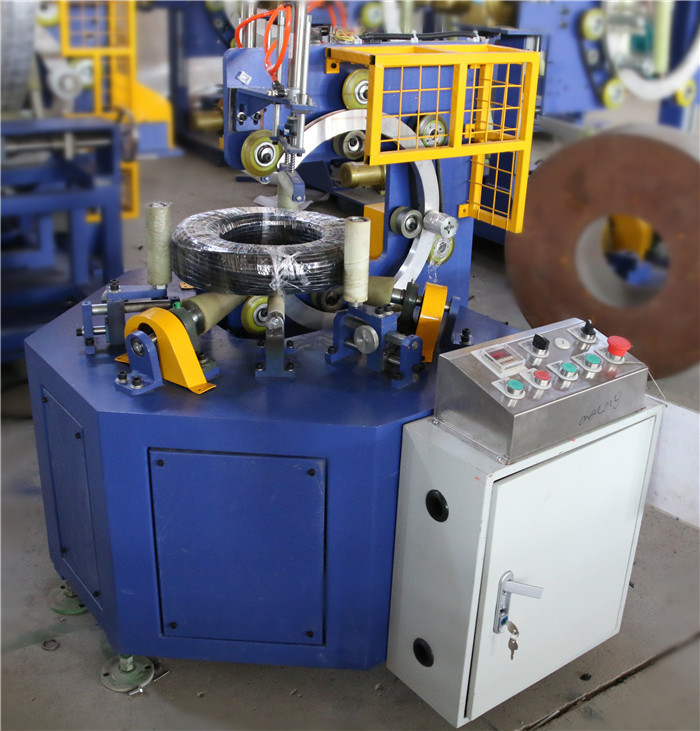

1. دستگاه بسته بندی سیم پیچ کابل در حالت افقی مناسب برای حمل و کار دستی است.
2. مجموعه های برتر با کیفیت خوب و مارک های معروف که برای اجزای اصلی پذیرفته شده اند.
3. سرعت دویدن یا حلقه و غلطک های حامل توسط مبدل ها قابل تغییر هستند.

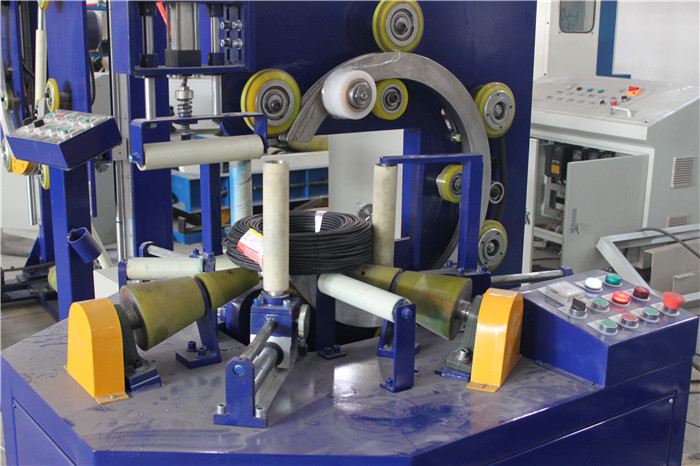

4. پنل کنترل الکتریکی یکپارچه برای عملیات آسان و صرفه جویی در فضا.
5. عملکردهای رینگ، تنظیم مجدد، شروع نرم و توقف.
6. کشش نوار بسته بندی قابل تنظیم است.
7. تثبیت دستگاه اتخاذ شده برای جلوگیری از تکان دادن سیم پیچ در بسته بندی.
8. درجه همپوشانی فیلم بسته بندی را می توان از طریق مبدل های فرکانس تنظیم کرد.
9. ساختار ساده، کارکرد و نگهداری بسیار آسان است.
پارامترهای دستگاه بسته بندی سیم پیچ کابل برقی کنترل PLC:
| مدل | GW200 |
| ساختار | افقی |
| بسته بندی اشیاء | سیم پیچ کابل |
| عرض سیم پیچ | ≤200 میلی متر |
| شناسه سیم پیچ | ≥150 میلی متر |
| کویل OD | ≤450 میلی متر |
| وزن کویل | ≤300 کیلوگرم |
| سرعت زنگ | 10-90r/min |
| سرعت غلتک | 5-8 متر در دقیقه |
| مواد بسته بندی |
فیلم کششی / فیلم VCI و غیره عرض: 60-90 میلی متر؛شناسه هسته: 50 میلی متر؛OD: 100-200 میلی متر |
|
فیلم پلی اتیلن / نوار بافتنی / نوار کاغذ مرکب / کاغذ کرپ و غیره عرض: 60-90 میلی متر، شناسه هسته: 55 میلی متر، OD: 100-500 میلی متر |
|
| توان خروجی | تقریبا2.0 کیلووات |
| ولتاژ برق | 220 ولت / 380 ولت، 50 هرتز / 60 هرتز |
| منبع هوا | 6 تا 8 کیلوگرم بر سانتی متر2 |
| سیستم بسته بندی همزمان | اختیاری |
| دست مکانیکی اتوماتیک | اختیاری |
| صفحه نمایش لمسی HMI | اختیاری |
| نوار نقاله غلتکی | اختیاری |
توجه: داده ها فقط برای مرجع هستند، دستگاه را می توان با توجه به اندازه شی خاص طراحی کرد.
Oدوره ها:
1. کلید "POWER" را در جهت عقربه های ساعت بچرخانید تا به منبع تغذیه متصل شوید.
2. کلید «توقف اضطراری» را در جهت عقربه های ساعت بچرخانید.
3. جسم بسته بندی نشده را روی ایستگاه کاری بالا ببرید و غلتک های محافظ را به طور موثر تنظیم کنید.
4. نوار بسته بندی را روی شیء بسته بندی نشده ثابت کنید.
5. «زمان برش» را بر اساس شیء مختلف در کنترل پنل، معمولاً بین 3-10 ثانیه تنظیم کنید.
6. دکمه "RING START" را فشار دهید تا دستگاه راه اندازی شود.
7. پس از تکمیل فرآیند بسته بندی، دستگاه به طور خودکار متوقف می شود.نوار بسته بندی را به صورت دستی برش دهید و آن را روی جسم ثابت کنید.
8. بسته را دور ببرید، بنابراین یک بسته بندی کامل می شود.
