راه حل بسته بندی اتوماتیک صنعتی پیشگام.
| محل منبع: | چین |
|---|---|
| نام تجاری: | jlpack |
| گواهی: | ISO9001，CE |
| شماره مدل: | GD600 |
| مقدار حداقل تعداد سفارش: | 1 |
| جزئیات بسته بندی: | جعبه چوبی / ظرف استاندارد |
| زمان تحویل: | 1 هفته مستقل، خط بسته بندی 150 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 200 مجموعه / سال |
| کاربرد: | کویل های فولادی، سیم های رشته ای، کویل های مسی | سرعت زنگ: | <i>Appr.</i> <b>تقریبا</b> <i>20-90r/min</i> <b>20-90 دور در دقیقه</b> |
|---|---|---|---|
| سرعت غلتک: | 5-8 متر در دقیقه | نوع رانده: | برقی |
| ولتاژ: | 380 ولت / 50 هرتز | مواد بسته بندی: | کاغذ، پلاستیک |
| استفاده: | پوشش محافظ بیرونی | مواد: | فولاد کربن، فلز |
| تایپ کنید: | ماشین بسته بندی | نام: | دستگاه بسته بندی سیم پیچ سیم فولادی |
| برجسته کردن: | دستگاه بسته بندی سیم فولادی بارگیری خودکار,دستگاه بسته بندی سیم فولادی 90r / دقیقه,دستگاه بسته بندی سیم اتوماتیک GD800 |
||

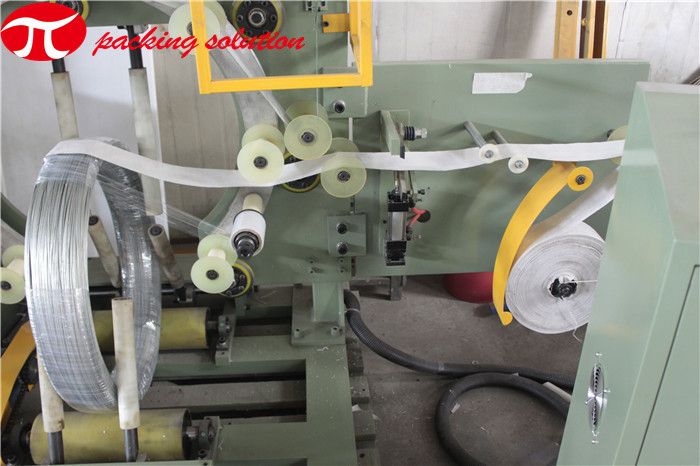

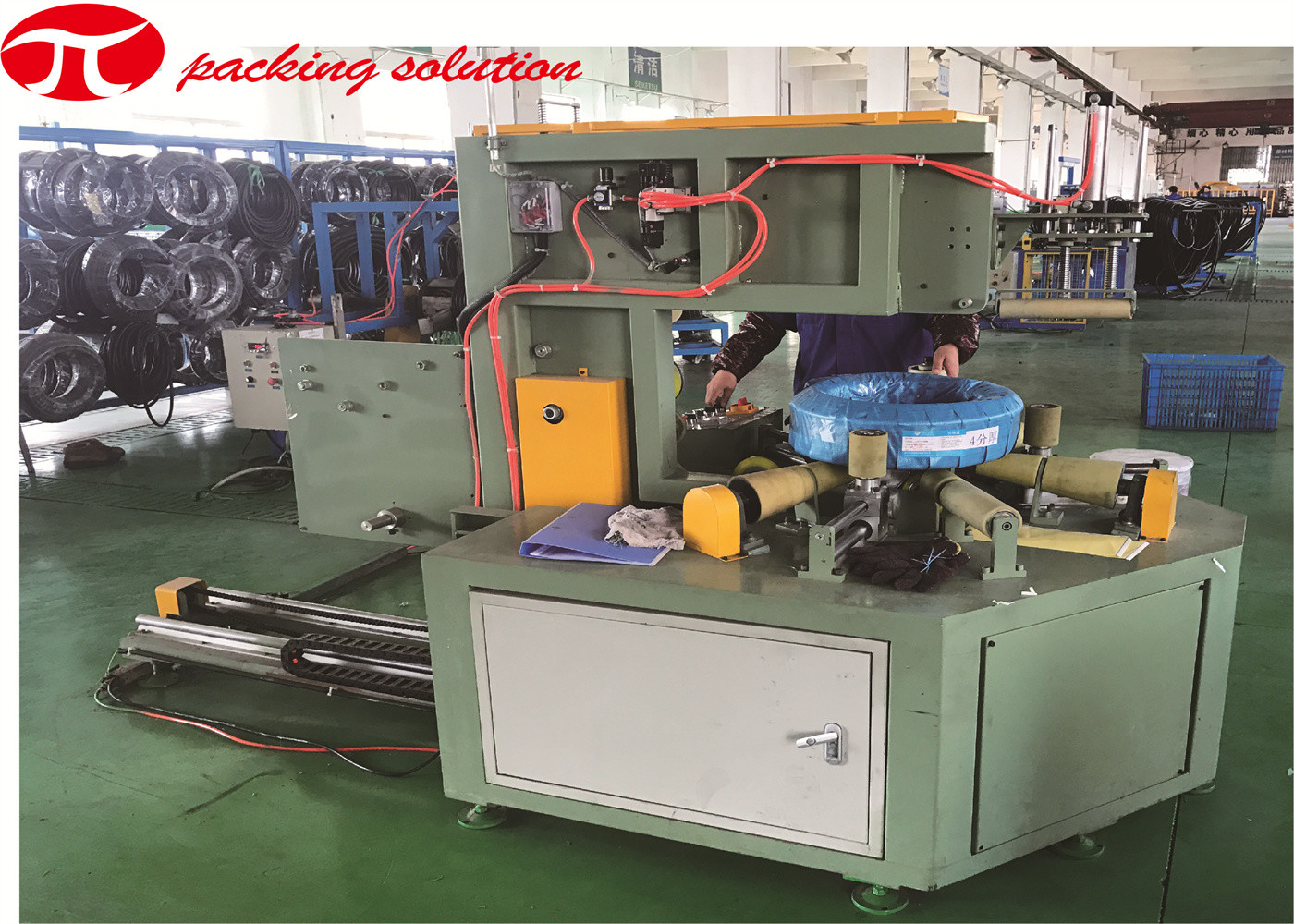

دستگاه بسته بندی سیم فولادی 90r/min بارگیری خودکار دستگاه بسته بندی سیم اتوماتیک
دستگاه کاربرد:
دستگاه بسته بندی سیم به واگن بارگیری متحرک برای اطمینان از ایمنی و راحتی برای جابجایی سیم پیچ در حین کار مجهز است، دستگاه را می توان به طور گسترده برای بسته بندی کششی بیرونی سیم پیچ های سیم، کویل های مسی، کویل های آلومینیومی، کویل های فولادی و غیره توسط کاغذ مرکب استفاده کرد. نوار، نوار پلاستیکی، فیلم کششی و غیره، برای ساخت سیم پیچ ضد آب، ضد زنگ، ضد گرد و غبار و برای ذخیره سازی و حمل و نقل.
نصب ماشین آلات:
ماشین باید بر روی زمین صاف و سخت نصب شود، جایی که بار زمین باید بیش از 1 تن در متر باشد.2.
ویژگی های اساسی ماشین:
1. طراحی ویژه یک چرخ دستی متحرک برای عملیات بسته بندی ایمن و راحت تر.
2. عملیات هوشمند و ساده بالا.فقط باید OD، ID و عرض شی سیم پیچ را تنظیم کنید، سایر پارامترها به طور خودکار تنظیم می شوند.
3. ارتفاع تخته اسلاید را می توان برای OD و ID مختلف تنظیم کرد.
4. درجه تنش مواد را می توان به طور خودکار تنظیم کرد.
5. بسته بندی همزمان در دسترس است.می توان نوار بسته بندی و فیلم کششی را برای بسته بندی فقط در یک فرآیند بسته بندی تنظیم کرد تا کار کارآمدتر شود.
6. درجه همپوشانی مواد بسته بندی قابل تنظیم است.
7. دستگاه برش ویژه به تصویب رسید.
8. دست مکانیکی برای تغذیه و برش مواد بسته بندی در دسترس است.
9. هنگامی که یک فرآیند بسته بندی به پایان رسید، به طور خودکار تنظیم مجدد شود، برای بسته بعدی آماده شوید.
10. چسب پلی اورتان برای بسته بندی غلتک های نگهدارنده و محافظت از غلتک ها استفاده می شود.
پارامترهای ماشین:
| مدل | GD300 | GD600 |
| تایپ کنید | نوع چرخ دستی | نوع چرخ دستی |
| هدف - شی | کویل های فولادی / کویل های مس / کویل های سیم / و غیره. | کویل های فولادی / کویل های مس / کویل های سیم / و غیره. |
| عرض سیم پیچ | ≤300 | ≤600 میلی متر |
| کویل OD | ≤1500 | ≤1600 میلی متر |
| شناسه سیم پیچ | 508/610 میلی متر | 508mm/610mm |
| وزن کویل | ≤2000 کیلوگرم | ≤6000 کیلوگرم |
| سرعت زنگ | تقریبا20-90 دور در دقیقه | تقریبا20-80r/min |
| سرعت غلتک | 5-8 متر در دقیقه | 5-8 متر در دقیقه |
| توان خروجی | حدود 3.0 کیلو وات | حدود 4.5 کیلو وات |
| منبع تغذیه | AC/380V/50Hz | AC/380V/50Hz |
| منبع هوا | 6-8 کیلوگرم بر سانتی متر2 | 6-8 کیلوگرم بر سانتی متر2 |
| مواد بسته بندی | کاغذ مرکب / کاغذ VCI / نوار بافتنی: عرض: 80-100 میلی متر؛شناسه: 55 میلی مترOD≤500mm | کاغذ مرکب / کاغذ VCI / نوار بافتنی: عرض: 80-100 میلی متر؛شناسه: 55 میلی مترOD≤500mm |
| فیلم کششی: عرض: 80-100 میلی متر؛شناسه: 50 میلی متر؛ OD≤150 میلی متر | فیلم کششی: عرض: 80-100 میلی متر؛شناسه: 50 میلی متر؛ OD≤150 میلی متر | |
| سیستم بسته بندی همزمان | اختیاری | اختیاری |
| دستکاری خودکار | اختیاری | اختیاری |
توجه: داده ها فقط برای مرجع هستند، دستگاه را می توان با توجه به اندازه شی خاص طراحی کرد.
تعویض کابینت
دستگاه های الکتریکی بر روی صفحات نصب در کابینت های بسته، درجه حفاظت IP20، طراحی شده در فرم 1 بر اساس EN 60439-1 نصب می شوند.هر کابینت دارای برچسبی بر روی درب با نشانگر مکان مناسب است.
از کابینت سوئیچینگ استاندارد ریتال استفاده می شود.
کابینت سوئیچینگ در یک ردیف کابینت سوئیچینگ نصب می شود.
برای حمل و نقل، سیستم کابینت را می توان به واحدهای حمل و نقل با حداکثر عرض 3600 میلی متر جدا کرد.
تقسیم بندی کابینت های جداگانه با توجه به وظایف مربوطه آنها انجام می شود:
o خوراک
o کنترل تولید ولتاژ، درایو کمکی
o درایو اصلی
o کنترل
